Мясокомбинат "Бессоновский"

Общая информация

АСУ насосной станцией второго подъема.

АСУ насосной станцией второго подъема предназначена для автоматического управления насосным и вспомогательным оборудованием, обеспечивающим подъем воды из скважин, водоподготовку и поддержание заданного давления в магистрали в рабочем режиме и в режиме "пожар".

Объектами управления  АСУ являются:

1. Скважные насосы - обеспечивают подъем воды из скважин и подачу ее с заданным в магистрали давлением в резервуар.

2. Задвижки - направляют потоки воды, поднятой из скважин, либо напрямую в резервуар в режиме "пожар", либо через  установку химводоочистки (ХВО), либо перекрывают обратный ток воды в режиме "регенерация".

3. Установка ХВО - служит для химической очистки воды, поднятой из скважин.

4. Резервуар чистой воды (РЧВ) - служит буферной емкостью очищенной воды, для обеспечения бесперебойной подачи воды в магистраль в моменты пикового потребления.

5. Насос-жокей - поддерживает заданное давление на входе насосной станции. Работает только в то время, когда основные насосные станции, хозяйственно-бытовая и пожарная, остановлены.

6. Хозяйственно-бытовая насосная станция Шторм Е - обеспечивает поддержание заданного давления в магистрали (4 бара) в рабочем режиме.

7. Пожарная насосная станция Шторм Ф - обеспечивает поддержание заданного давления в магистрали (10 бар) в режиме "пожар".

АСУ работает в 2-х основных режимах работы:

1. Рабочий режим - основной режим работы.

2. Режим "Пожар" - в этот режим АСУ переходит по сигналу системы пожарной сигнализации.

Объекты насосной станции распределены на большой территории, поэтому, АСУ разделена на несколько функционально законченных узлов:

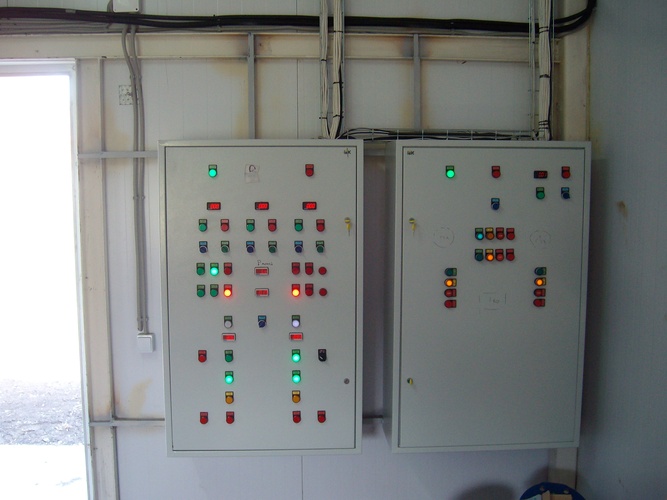

1. Центральный шкаф управления (ЦШУ).

Шкаф расположен в помещении насосной станции. В своем составе содержит главный элемент системы управления - программируемый логический контроллер (ПЛК). ПЛК реализует весь функционал (алгоритм) системы автоматического управления. Кроме ПЛК в ЦШУ установлены модули контроля уровня жидкости в резервуаре чистой воды, модуль ввода токового сигнала датчика давления, повторители интерфейсов для гальванической развязки с удаленными ШД, ШУЗ и ШУС.

2. Шкаф управления задвижками и насосом-жокеем (ШУЖ).

Шкаф расположен в помещении насосной станции. Функциональное назначение секции управления задвижками: по сигналам от ЦШУ управлять электроприводами задвижек; контролировать положение задвижек, детектировать аварийные состояния исполнительных механизмов, обеспечивать ручной режим работы; передавать сигналы состояния на уровень центрального контроллера. Секция управления жокеем в своем составе содержит элементы силовой коммутации и тепловой защиты электродвигателя насоса-жокея. Управляется сигналами от ЦШУ.

3. Шкаф управления скважным насосом (3 шт.)

Шкафы расположены в скважных павильонах. Функциональное назначение: по сигналам от ЦШУ управлять (включать/выключать) скважными насосами; контролировать аварийное состояние скважных насосов. В своем составе содержит преобразователь частоты, модуль управления и климатическую систему.

4. Шкаф диспетчеризации.

Шкаф расположен в помещении КПП. Функциональное назначение: по сигналам от ЦШУ выдавать аварийные состояния работы системы персоналу дежурной смены.

Обмен данными программируемого логического контроллера со своей периферией, удаленными модулями ввода-вывода, происходит по физическому интерфейсу RS-485. Протокол верхнего уровня - MODBUS RTU.

Управление и контроль работы АСУ производится оператором из SCADA системы Reliance, установленной в помещении диспетчерской в здании АБК.
