Комбикормовый завод в г. Бежецк

Общая информация

Автоматическая система управления перекачкой масла и жира
для комбикормового завода в г.Бежецк Тверской области.

 Мы выполнили проектные работы АСУ оборудованием, обеспечивающим функционирование системы приема, хранения и подачи масла и жира в производственный цех для основной технологической линии производства комбикорма.

 АСУ перекачкой масла и жира состоит из шкафа автоматики, расположенного в помещении насосной (ША-Н) и системы управления оператором в диспетчерской (SCADA).

 Ядром системы автоматики является свободно программируемый контроллер Siemens S7-1200 с набором модулей ввода-вывода, обеспечивающий подключение датчиков и объектов управления.

Функциями ША-Н являются:

• Управление задвижками и насосной станцией для закачивания масла в накопительные резервуары и для перекачки его в резервуары, расположенные в производственном цеху. Управление производится по командам оператора с автоматическим контролем процесса по датчикам верхнего (ВУ) и нижнего (НУ) уровней в резервуарах.
• Управление задвижками и насосной станцией для закачивания жира в накопительные резервуары и для перекачки его в резервуар, расположенный в производственном цеху. Управление производится по командам оператора с автоматическим контролем процесса по датчикам верхнего (ВУ) и нижнего (НУ) уровней в резервуарах.
• Регулирование температуры внутри резервуаров путем управления задвижками на паропроводе. Управление производится программным PID регулятором по заданной оператором уставке температуры внутри резервуара.
• Непрерывный контроль ультразвуковыми датчиками (УЗ) уровней масла и жира в резервуарах;
• Защита насосных станций по превышению давления в магистрали и наличия масла или жира во входном трубопроводе (сухой ход).

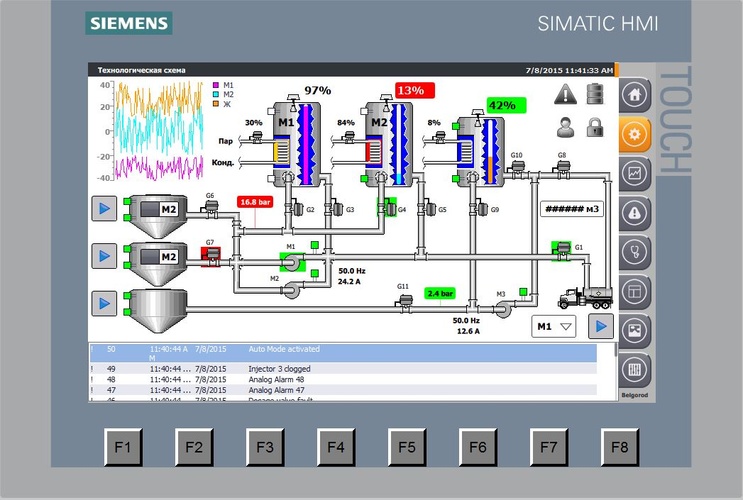

ША-Н содержит сенсорный монитор 9" для организации оперативного (и резервного) управления системой автоматики.

Автоматическая система диспетчерского управления инженерным оборудованием (АСДУ).

 АСДУ предназначена для контроля и управления инженерным оборудованием обеспечивающим функционирования основных систем предприятия.Объектами управления и мониторинга  автоматической системы диспетчерского управления инженерным оборудованием (АСДУ) являются:

1.  Весовые приборы железнодорожных и автомобильных весов цеха приемки сырья.

2. Подстанция ТП-10.

3. Автоматическая система управления котельной.

4. Автоматическая система управления кондиционированием и вентиляцией.

5. Автоматическая система управления ХВП.

6. Система очистки ливневых стоков.

7. Системы управления пожарными резервуарами.

8. Автоматическая система управления перекачкой масла и жира.
